Kunstdepot Froehlich

Bauherr
Stiftung Froehlich
Architekt
EGGER KOLB Freie Architekten PartGmbH
Volumen
2.7 Mio. Euro
Gewerke
Spezialtiefbau, Erdarbeiten, Rohbau
Jahr
2020
Adresse
Stiftung Froehlich - NB Depotgebäude, Max-Lang-Straße
70771 Leinfelden-Echterdingen

Kunstdepot als Stahlbetonbau in SB 3 Qualität

Für die Stifung Froehlich durften wir die Erweiterung ihres Kunstdepots mit Galerie in Leinfelden-Echterdingen bauen.
Ein dreigeschossiges Gebäude mit Stochwerkshöhen von 5-7 m.
Als Außenfassade vorgesetzte Stahlbetonscheiben mit abgestimmter Schalplatteneinteilung basierend auf dem PERI-MAXIMO-System.
Kasettendecken mit Unterzugraster Spannweite 15-20 m.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/3613972301-1610099194/20200324_145609.jpg

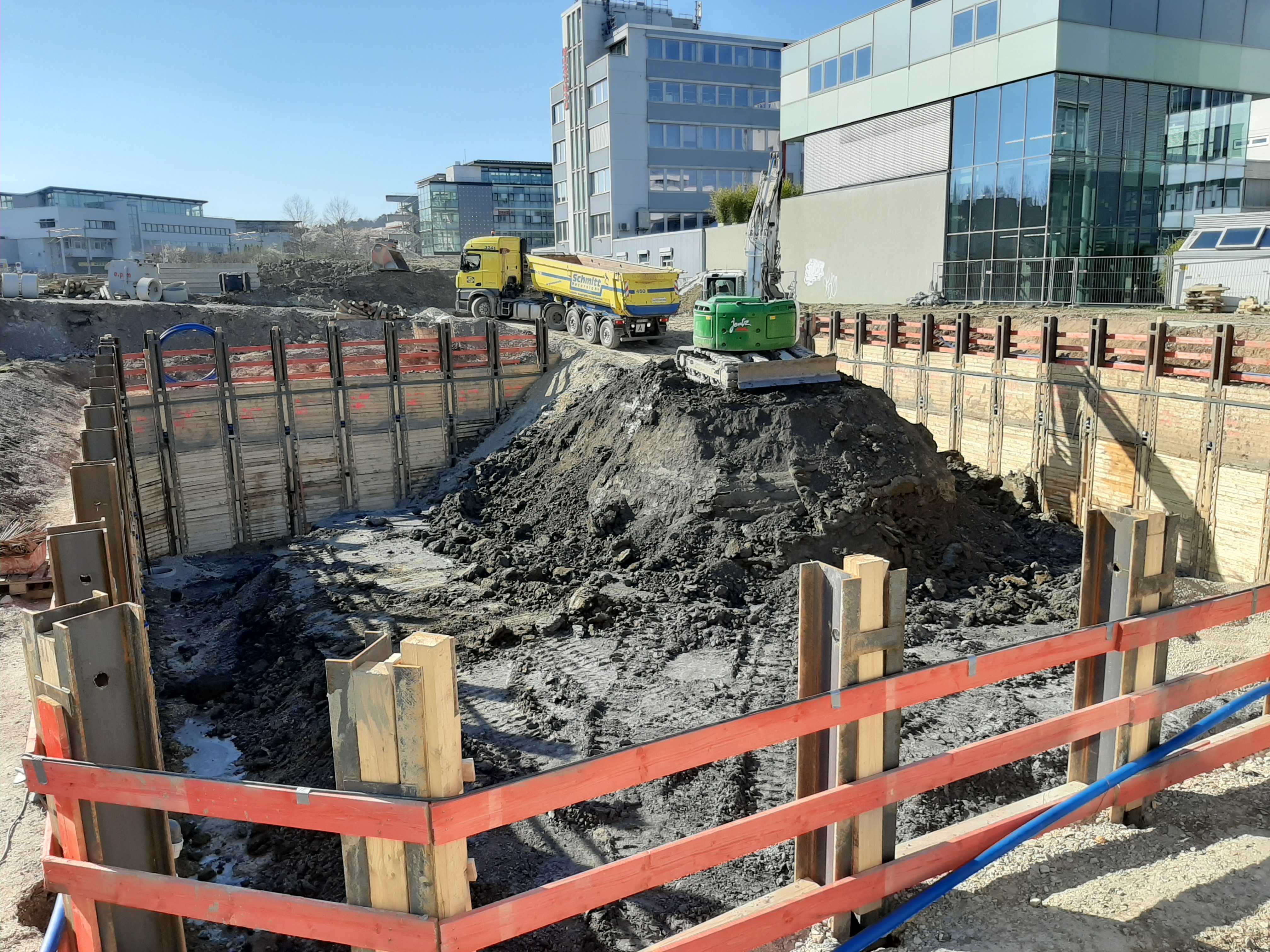

Unsere Bauleistung begann mit den Verbauarbeiten. Die Erdarbeiten liefen parallel mit dem Einbau der Holzausfachung und der Rückverankerung. Wir koordinieren den Entwurf, die Statik, den Spezialtiefbau, die Wasserhaltung und die Erdarbeiten inklusive Entsorgung.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/2621010752-1610102784/20200512_150203.jpg

Die Bodenplatte mit einer Dicke von 70 cm auf Sauberkeitsschicht mit Frischbetonverbundsystem. Die Rissbreitenbeschränkung der Bewehrung war mit 0 mm vorgegeben.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/3291749640-1610103352/20200629_172622.jpg

Die Betonage der UG Wände h=6,5 m erfolgte in Abschnitten um den Schwindprozess zu minimieren.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/3140663207-1610103713/img_8798.jpg

Das Untergeschoss ist als weiße Wanne konzipiert und wurde mit Frischbetonverbundfolie und wasserundurchlässigem Beton hergestellt. Die Arbeitsfugen sind mit den Tragwerksplaner abgestimmt und werden mit Kunststoff-Fugenbändern ausgeführt. Die Gewährleistung der Dichtigkeit liegt bei uns.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/2000542039-1610104764/img_1308.jpg

#### So sehen 6 m hohe Sichtbetonwände SB 3 aus. Das funktioniert nur mit jahrelanger Erfahrung und einem erstklassigen Polier mit seiner Mannschaft die folgendes umsetzen. Schalungsplattenstöße mit Moosgummibändern abgedichtet. Leibungsschalung scharfkantig. Detaillierte Schalungsplanung - die Außenschale wurde durch die Innenschale durchgespannt. Betonagen mit langsamen Geschwindigkeiten - Einsatz von Außen- und Innenrüttlern.

https://www.jentz-bau.de/media/pages/projekte/kunstdepot-froehlich/3430147551-1610105311/20201118_153157.jpg

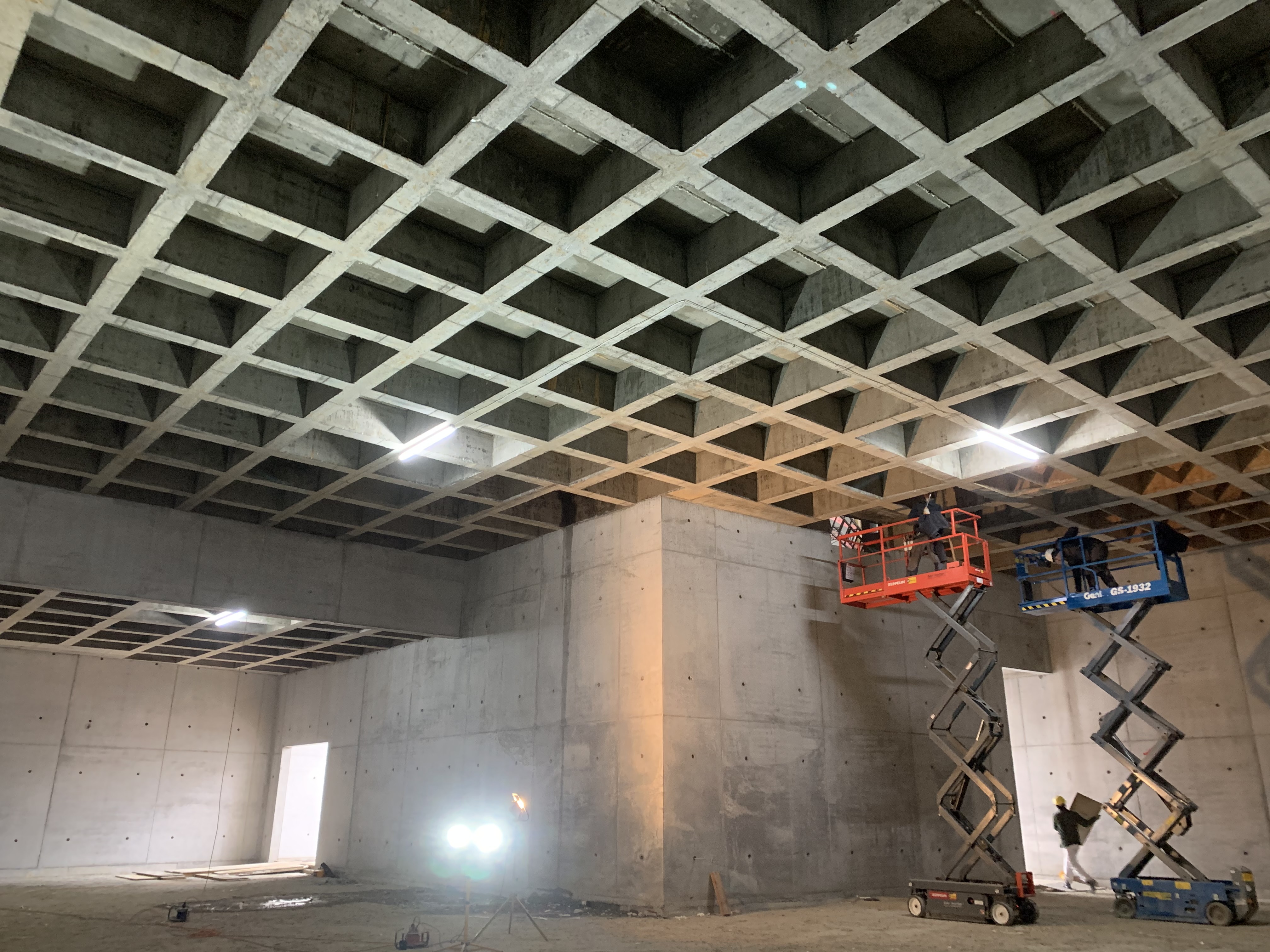

Die Erdgeschossdecke ist eine Rasterdecke mit Unterzügen in einer Dicke von 75cm mit 15-20m Spannweite und bis zu 7,5m Höhe.
